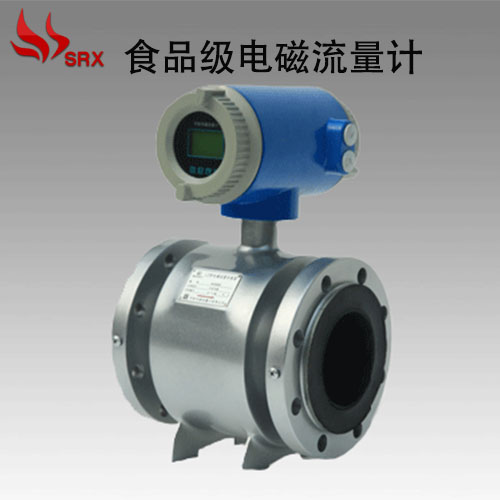

衛生型電磁流量計
產品簡介
衛生型電磁流量計應用領域： 由于衛生型電磁流量計有其獨特的優點，因此被廣泛應用于化工食品、制糖、玉米漿、糧漿、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質
訂購熱線：
產品介紹
一、衛生型電磁流量計應用領域：
由于衛生型電磁流量計有其獨特的優點，因此被廣泛應用于化工食品、制糖、玉米漿、糧漿、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。采用全不銹鋼材質滿足衛生許可的要求。
二、衛生型電磁流量計主要技術參數
l 公稱通徑系列DN（mm）
管道式四氟襯里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600。
管道式橡膠襯里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200。
l 流動方向：正、反凈流量。量程比：150：1。重復性誤差：測量值的±0。1%
l 精確等級：0.5級、1.0級（管道式）
l 被測介質溫度：普通橡膠襯里：-20～+60℃
高溫橡膠襯里：-20～+90℃
聚四氟乙烯襯里：-30～+100℃
高溫型四氟襯里：-30～+180℃。
l 額定工作壓力：管道式：DN6～DN80≤1.6Mpa, DN100～DN250≤1.0Mpa,
DN300～DN1200≤0.6Mpa。
l 流量測量范圍：流量測量范圍對應流速范圍是0.1～15m/s
l 電導率范圍：被測流體電導率≥5μs/cm(一體式)，大多數以水為成分的介質，其電導率在200～800μs/cm范圍內，均可選用電磁流量計來測量其流量。
l 電流輸出：0～10mA時，負載電阻為0～1.5kΩ；4～20mA時，負載電阻為0～750kΩ
l 數字頻率輸出：輸出頻率上限可在1～5000Hz內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA。
l 供電電源：85～265V，45～63Hz。
l 直管段長度：管道式：上游≥5DN，下游≥2DN。
l 連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定。
l 防爆標志：mdIIBT4。
l 環境溫度：-25～60℃
l 相對濕度：5%～95%
l 消耗總功率：小于20瓦。
3.png)
流量范圍的選擇：
最大流量和最小流量必須符合下表中的數。
由于衛生型電磁流量計有其獨特的優點，因此被廣泛應用于化工食品、制糖、玉米漿、糧漿、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。采用全不銹鋼材質滿足衛生許可的要求。
二、衛生型電磁流量計主要技術參數
l 公稱通徑系列DN（mm）
管道式四氟襯里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600。
管道式橡膠襯里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200。
l 流動方向：正、反凈流量。量程比：150：1。重復性誤差：測量值的±0。1%
l 精確等級：0.5級、1.0級（管道式）
l 被測介質溫度：普通橡膠襯里：-20～+60℃
高溫橡膠襯里：-20～+90℃
聚四氟乙烯襯里：-30～+100℃
高溫型四氟襯里：-30～+180℃。
l 額定工作壓力：管道式：DN6～DN80≤1.6Mpa, DN100～DN250≤1.0Mpa,
DN300～DN1200≤0.6Mpa。
l 流量測量范圍：流量測量范圍對應流速范圍是0.1～15m/s
l 電導率范圍：被測流體電導率≥5μs/cm(一體式)，大多數以水為成分的介質，其電導率在200～800μs/cm范圍內，均可選用電磁流量計來測量其流量。
l 電流輸出：0～10mA時，負載電阻為0～1.5kΩ；4～20mA時，負載電阻為0～750kΩ
l 數字頻率輸出：輸出頻率上限可在1～5000Hz內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA。
l 供電電源：85～265V，45～63Hz。
l 直管段長度：管道式：上游≥5DN，下游≥2DN。
l 連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定。
l 防爆標志：mdIIBT4。
l 環境溫度：-25～60℃
l 相對濕度：5%～95%
l 消耗總功率：小于20瓦。
流量范圍的選擇：
最大流量和最小流量必須符合下表中的數。
| 內徑mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|---|---|---|---|---|---|---|---|---|
|
Qmin(m3/h) Qmax(m3/h) |
0.0283 4.24 |
0.0636 9.54 |
0.12 16.96 |
0.176 26.5 |
0.29 43.42 |
0.452 67.85 |
0.7 106.0 |
1.19 179.0 |
| 內徑mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
|
Qmin(m3/h) Qmax(m3/h) |
1.8 271.0 |
2.82 424.0 |
4.41 662.0 |
6.36 954.0 |
11.3 1690 |
17.6 2650 |
25.4 3810 |
34.6 5190 |
| 內徑mm | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
|
Qmin(m3/h) Qmax(m3/h) |
45.2 6780 |
57.2 8570 |
77.6 10600 |
85.5 12800 |
101.0 15200 |
138.0 20700 |
180.0 27100 |
229.0 34300 |
| 內徑mm | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
|
Qmin(m3/h) Qmax(m3/h) |
282.0 42400 |
342.0 51300 |
407.0 61000 |
554.1 83121 |
732.7 108566 |
916.0 137404 |
1131.0 169635 |
1368.4 205258 |
